robotergestützte Aufnahmetechnologie
PRAFS
Poly Robot Automated Fixture System
eine Werker bedienbare, vollflexible Bauteilaufnahme
in Verbindung mit Virtual Clamping
Was sich Messtechniker seit Jahrzehnten wünschen, wird mit dieser neuen Entwicklung wahr:
Der Wunsch zur Ablösung mechanischer Spannvorrichtungen wird durch PRAFS + Virtual Clamping Realität.
Mit dieser vollflexiblen Vorrichtung können tausende unterschiedliche Bauteile wiederholgenau und rundherum zugänglich aufgenommen werden. Das Bauteil wird immer liegend platziert. Der Bauteilwechsel dauert nur wenige Sekunden. Kein mechanisches Umrüsten. Die Messung erfolgt automatisiert.
ATOS ScanBox
Schnelle, automatisierte Messung
Die ATOS ScanBox liefert im Produktions- und Fertigungsprozess vollautomatisch flächenhafte Abweichungen zwischen den Soll- und Ist-Daten
PRAFS von P3D
Eine Messaufnahme für tausende Bauteile
Mehrere Roboter bilden die Basis der vollflexiblen, programmierbaren Bauteilaufnahme PRAFS – bauteilspezifische Mess- oder Spannvorrichtungen entfallen.
GOM Virtual Clamping (VC)
Virtuelles Spannen von Bauteilen
VC ersetzt das physikalische Spannen und berechnet die flächige- und merkmalsbasierte Abweichung zwischen Soll- und Ist-Daten, die in vielen Formaten ausgegeben werden kann.
Die perfekte Ergänzung für Ihre 3D-Messtechnik
Herkömmliche, mechanische Spannsysteme, bestehen überwiegend aus Stahl oder Aluminium. Virtual Clamping (VC) macht diese Spannsysteme überflüssig. VC basiert auf einer universell einsetzbaren pneumatischen Haltevorrichtung z.B. PRAFS und ist voll integrierbar in eine ZEISS-ScanBox. Die Algorithmen der ZEISS-Software GOM Inspect Pro kombiniert mit einem FEM-Datensatz des entsprechenden Bauteils, ermöglichen das virtuelle Spannen von Blech-, Druckguss oder Kunststoffbauteilen, analog einer mechanischen Spannvorrichtung.
Mit nur einer pneumatischen Vorrichtung wird eine Vielzahl unterschiedlicher Bauteile gehalten. Bauteilgrößen von 300mm bis 2.000 Millimeter sind möglich. Die Teile werden manuell oder automatisiert auf die PRAFS gelegt. Zusätzliche teilespezifische Anlage- und Spannelemente sind nicht erforderlich.
Dadurch entfallen die Kosten für weitere bauteilspezifische Vorrichtungen und der Bedienereinfluss wird enorm reduziert. Das Messsystem entscheidet, ob eine Photogrammmetrie oder Kalibrierung durchzuführen ist und leitet diese automatisiert ein.
In einer Minute umgerüstet und sofort bereit zur nächsten Messung
Zeit ist Geld! Und je weniger Zeit in den Aufbau der Messvorrichtungen selbst fließt, umso besser. Ganz abgesehen davon, dass bei klassischen Messvorrichtungen der größte Kostenfaktor sicher bei der Anfertigung der zahlreichen Spannvorrichtungen zu finden ist, wird ein Großteil der Zeit auf die Bereitstellung, den Auf-/Abbau, die Umrüstung und selbstverständlich auch die Logistik und Lagerung entfallen. Die dafür benötigte Zeit und die Kosten werden mit PRAFS auf ein Minimum reduziert.

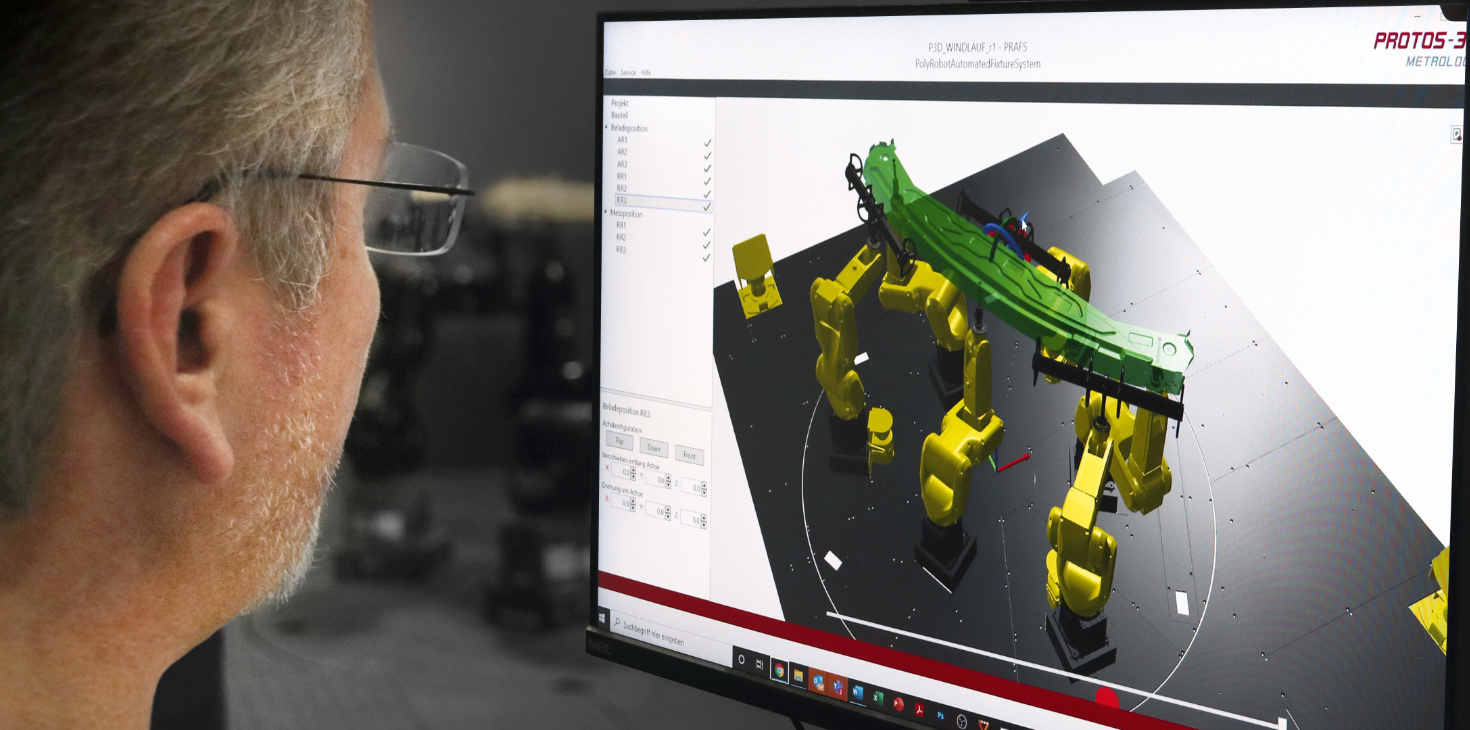

Die PRAFS-EMUSIM ist das zentrale Bindeglied zwischen PRAFS-HMI und der ZEISS-Software. Die PRAFS-EMUSIM ist ein virtueller PRAFS-Clone, über den die PRAFS-Roboter offline geplant, gespeichert und verwaltet werden können.
PRAFS
Die perfekte Ergänzung für Ihre 3D-Messtechnik
Mit PRAFS lässt sich der Automatisierungs-/Digitalisierungsgrad und somit auch die Wiederholgenauigkeit deutlich steigern, was sich insbesondere auf die Messfrequenz entlang einer Produktionslinie im Messraum und beim Werkzeug – oder Prototypenbau auswirkt. Die Kosten für die Konstruktion, Anfertigung, Lagerung von bauteilspezifischen, physikalischen Messvorrichtungen sowie der Umbau von Messaufnahmen entfällt.
Ihre Vorteile!
- Höhere Wiederholgenauigkeit (Reproduzierbarkeit)
- Höhere Flexibilität und Variabilität
- Enorm kurze Rüstzeiten
- Offline-Programmierung der PRAFS-Aufbauten
- Messung durch Messtechniker oder Werker
- Die Nutzungsdauer ist wesentlich effektiver
- Einfaches, schnelles Änderungsmanagement
- Speicherung von mehreren Tausend PRAFS-Aufbauten
