DIENSTLEISTUNG

Dynamische Bewegungsanalyse

p3d-logo
Dynamische Bewegungsanalyse

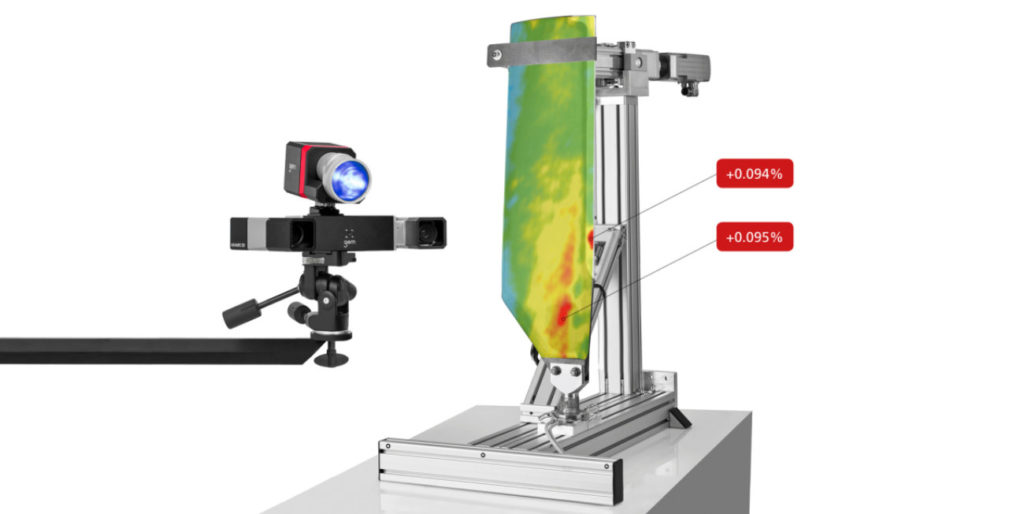

ARAMIS

Sensorik für hochpräzise Bewegungs- und Verformungsanalysen.

Das ARAMIS System misst Proben und Bauteile berührungslos und materialunabhängig nach dem Prinzip der digitalen Bildkorrelation. Für flächenhafte und punktuelle Analysen von Proben mit wenigen Millimetern bis hin zu Strukturbauteilen mit einer Größe von mehreren Metern bietet ARAMIS eine stabile Lösung.

Verformungen in Echtzeit messen

Berührungslos, schnell und dynamisch

ARAMIS Materialprüfung

Die optische Bewegungs- und Verformungsmesstechnik eröffnet neue Möglichkeiten für zwei- und dreidimensionale Bewegungsanalysen zur Ursachenermittlung und Prozessoptimierung. Gerade in der Entwicklung und bei der Erprobung sind dynamische Bewegungsanalysen mit der Sensorik von GOM ein wertvolles und schnelles Werkzeug um innerhalb kürzester Zeit Probleme und Vorgänge zu analysieren und damit zu verstehen.

Sensorik von GOM - ARAMIS

Die Systeme bieten stabile Lösungen für die Analyse von Proben mit wenigen Millimetern bis hin zu Strukturbauteilen von mehreren Metern. Die Messauflösung reicht unabhängig von Geometrie und Temperatur der Probe bis in den Submikrometerbereich.

Mobil beim Kunden vor Ort einsetzbar

Ihnen steht nur ein begrenzter Zeitraum zur Verfügung oder Ihr Projekt ist geheim oder nicht transportfähig. Der Messtechniker kommt zu Ihnen ins Haus, da alle Systeme mobil und damit hoch flexibel einsetzbar sind.

Blue Light Technologie

Durch das schmalbandige blaue Licht der Blue Light Technology kann störendes Umgebungslicht bei der Bildaufnahme ausgefiltert werden. Die Lichtquellen gewährleisten eine optimale Ausleuchtung mit kurzen Belichtungszeiten für alle Messbereiche von 10 mm x 10 mm bis zu 5 m x 5 m.

Anwendungsbereiche

ARAMIS bietet Lösungen für zahlreiche Anwendungsgebiete und deckt viele Testinggebiete im Automobilbereich, Luft- und Raumfahrt und der Biomechanik ab, wie z.B.:

  • Türzuschlag-Bewegungsanalyse
  • Flächenbasierte Bauteilprüfung
  • Ermittlung von Materialeigenschaften
  • Schwingungsanalysen
  • Scherversuche
  • Highspeed Bauteilprüfung

Technische Daten ARAMIS SRX / 3D

ARAMIS-SRX
ARAMIS SRX ARAMIS SRX-8GB
Kameraauflösung 4096 x 3068 Pixel 4096 x 3068 Pixel
Bildrate (tps) 75 fps bei voller Auflösung
115 fps bei 2/3 Bildhöhe
230 fps bei 1/3 Bildhöhe
480 fps bei 1/6 Bildhöhe
490 fps im HD-Format (1920 x 1000)
335 fps bei voller Auflösung
500 fps bei 2/3 Bildhöhe
1000 fps bei 1/3 Bildhöhe
2000 fps bei 1/6 Bildhöhe
1000 fps im HD-Format (1920 x 1000)
Kameraträger (mm) 180 / 300 / 600 / 1200 / 1600 180 / 300 / 600 / 1200 / 1600
ARAMIS-3D
ARAMIS 3D Camera 2.3M ARAMIS 3D Camera 12M
Kameraauflösung 1936 x 1216 Pixel 4096 x 3000 Pixel
Bildrate (tps) 130 fps bei voller Auflösung
240 fps bei 1/2 Bildhöhe
450 fps bei 1/4 Bildhöhe


25 fps bei voller Auflösung
75 fps bei 1/3 Bildhöhe
100 fps im Binning-Modus
Kameraträger (mm) 150 / 300 / 600 / 1200 / 1600 150 / 300 / 600 / 1200 / 1600
